- 【經驗】溫濕度傳感器HTU21D開發必備經驗：電路及軟件設計、濕度補償設置
- 來源：賽斯維傳感器網 發表于 2021/11/18

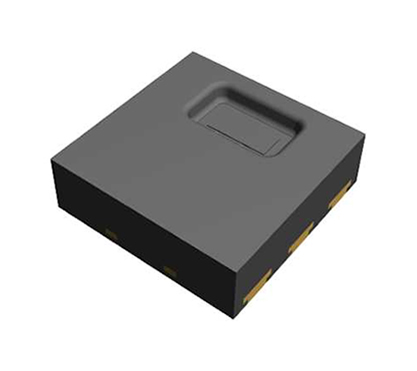

目前伴隨著電子行業的快速推進，有關傳感器的種類變得越來越多。而對于溫控器而言，越來越多的客戶采用TE的HTU21D進行溫控器內部的溫濕度采集。主要在于面臨目前電子產品的競爭越來越激烈，HTU21D其高的性價比，是很多人采用的關鍵。伴隨著目前使用人數的增加，人們對于HTU21D的使用也存在越來越多的疑問。而這里我們針對HTU21D的開發使用，做一些簡單的分析和介紹，從而避免大家在使用過程中走彎路。
首先，我們先分析一下其參考設計的電路。其比較簡單，值得注意的是芯片電源和地之間需要增加0.1uf的電容，做電源濾波用，所以要求其電路板設計時，其距離芯片電源引腳越近越好。另外，通訊線SCK和SDA信號線上需要增加10K的上拉電阻，當然這對于很多主控MCU而言，內部引腳一般都具備上拉功能，針對這種情況，外部上拉是可以去掉的。
其次，針對TE的溫濕度傳感器的軟件設計時，我們也需要注意一下幾個方面，首先對于濕度檢測，我們需要注意如下，不同bit數其測量周期也不相同，我們需要根據實際的配置情況，在測量時進行必要的延時，從而避免獲取濕度的無效數據，當然對于非主控模式也可以通過判斷第27位的應答情況，進行判斷是否轉換完成。
以上，就是針對TE的溫濕度傳感器HTU21D開發過程中應該注意一些方面。希望對于大家對于HTU21D的開發使用能有一定的幫助。如果大家在開發過程中還有什么疑問，請在文章下方留言，我們可以做進一步交流。
