- 壓力傳感器如何保證其可靠性——壓力傳感器測試座的用途
- 來源：互聯網 發表于 2020/6/2
壓力傳感器是一種測量氣體或液體壓力的裝置。壓力是阻止流體膨脹所需的力的表達式，通常以單位面積的力表示。壓力傳感器通常起到換能器的作用，它根據施加的壓力產生信號。就本文而言，這樣的信號是電信號。
壓力傳感在氣象儀器、飛機、汽車和任何其他實現了壓力功能的機械中都很有用。也正是這個產品用途的要求，壓力傳感器需要很嚴格的測試要求。不過壓力傳感器的類型不同，也有不同的產品封裝，同樣也有不同類的測試座，同時她的測試方式也有所不同：

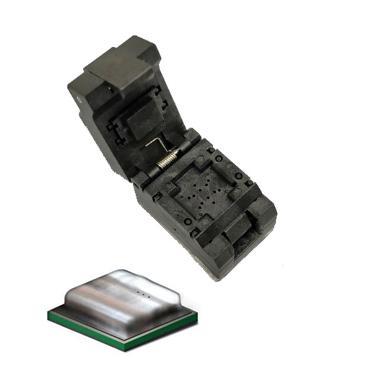

壓力傳感器，圖片來自網絡
1.絕對壓力傳感器。
該傳感器測量相對于理想真空的壓力。

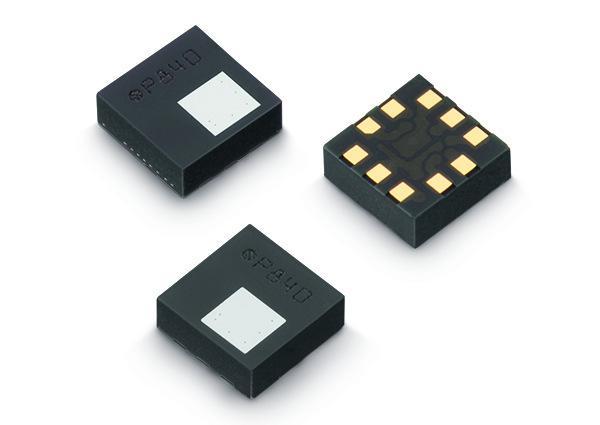

壓力傳感器，圖片來自網絡
2.表壓傳感器。
該傳感器測量相對于大氣壓的壓力。輪胎壓力計是儀表壓力測量的一個例子；當它指示零時，它所測量的壓力與環境壓力相同。

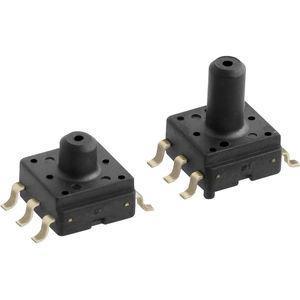

壓力傳感器，圖片來自網絡
3.真空壓力傳感器。
這個術語可能會引起混淆。它可以用來描述測量低于大氣壓的壓力的傳感器，顯示低壓和大氣壓之間的差異，但它也可以用來描述測量相對于真空的絕對壓力的傳感器。

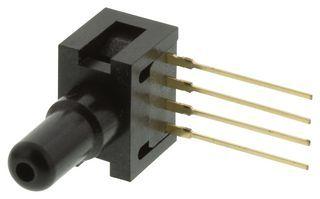

壓力傳感器，圖片來自網絡
4.差壓傳感器。
該傳感器測量兩個壓力之間的差值，每個壓力連接到傳感器的兩邊。差壓傳感器用于測量許多特性，例如機油過濾器或空氣過濾器之間的壓降、液位(通過比較液體上下的壓力)或流量(通過測量限制器上的壓力變化)。從技術上講，大多數壓力傳感器都是真正的差壓傳感器；例如，儀表壓力傳感器只是一個差壓傳感器，其一側向周圍大氣敞開。

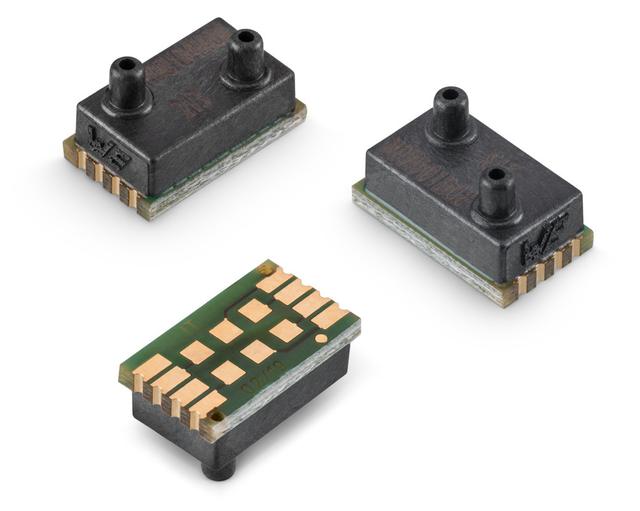

壓差傳感器，圖片來自網絡
5.密封壓力傳感器。
該傳感器與儀表壓力傳感器相似，不同之處在于它測量相對于某些固定壓力的壓力，而不是相對于周圍大氣壓力(根據位置和天氣而變化)的壓力。

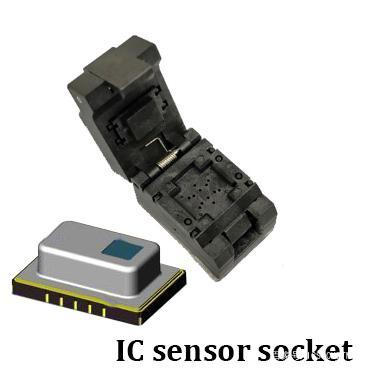

IC sensor socket,圖片來自網絡
傳感器利用測試座配合測試的方式：
1. 板載在線測試；
與常規芯片的一樣，需要采用板載功能測試。這樣的測試，能更好的模擬產品正常使用時候，芯片工作的狀態。和之前文章所說的一樣，只需要將芯片從測試板上拆下，再將測試座裝上PCB即可，這種測試為大多數測試座用戶所使用。測試座需要完美匹配壓力傳感器的外形尺寸，同時測試座避空傳感器探頭的位置，用于在用戶測試時候，能夠更好地去配合測試，模擬真實的測試環境。
測試板，圖片來自網絡
2. 老化測試；
壓力傳感器的使用環境惡劣，實際用途行業也對傳感器的要求很高，所以對傳感器的可靠性和使用年限都提出了很高的要求。于是，傳感器生產者就要對產品進行老化測試，老化測試測試一般都圍繞高溫，低溫，壓力，特殊環境，以及應力，濕度的測試。傳感器測試座裝載商傳感器芯片之后，便放入測試環境中，進行加速老化試驗，從而得出傳感器的正常使用時間。

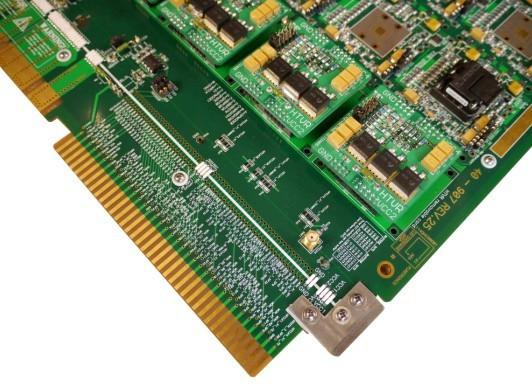

老化測試板，圖片來自網絡
