- 超小型3D圖像傳感器的核心技術
- 來源：賽斯維傳感器網 發表于 2020/12/3

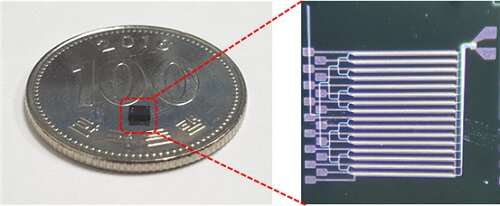

圖1制成的OPA芯片 信用：KAIST
KAIST的研究小組開發了硅光學相控陣（OPA）芯片，該芯片可以作為三維圖像傳感器的核心組件。這項研究是由國家納米工廠中心（NNFC）的候選人Seong-Hwan Kim和You Jong-Bum You博士。
3-D圖像傳感器將距離信息添加到諸如照片的二維圖像，以將其識別為3-D圖像。它在包括自動駕駛汽車，無人機，機器人和面部識別系統在內的各種電子設備中發揮著至關重要的作用，這些電子設備需要精確測量與物體之間的距離。
許多汽車和無人機公司都致力于基于機械光檢測和測距（LiDAR）系統的3D圖像傳感器系統的開發。但是，由于它采用機械方法進行激光束轉向，因此只能變得像拳頭一樣小，并且發生故障的可能性很高。
OPA作為實現固態LiDAR的關鍵組件而受到了廣泛的關注，因?yàn)樗鼰o需移動部件就可以電子控制光的方向。硅基OPA體積小，經久耐用，并且可以通過常規的Si-CMOS工藝進行批量生產。
然而，在OPA的發展中，已經提出了關于如何在橫向和縱向方向上實現寬光束轉向的大問題。在橫向方向上，通過與一維陣列集成的移相器的熱光或電光控制，相對容易地實現了寬光束轉向。但是縱向光束轉向仍然是一項技術挑戰，因?yàn)橥ㄟ^改變光的波長，使用相同的1D陣列只能進行狹窄的轉向，這在半導體工藝中很難實現。

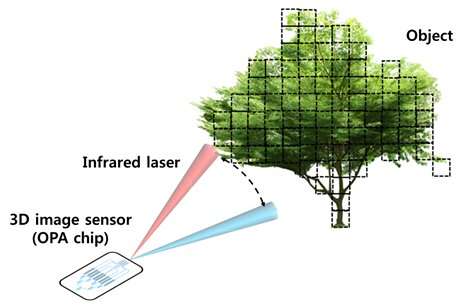

圖2.原理圖，顯示了OPA在3D圖像傳感器上的應用。信用：KAIST
如果改變光的波長，則構成OPA的元件器件的特性會改變，這使得難以可靠地控制光的方向以及將波長可調激光器集成在基于硅的芯片上變得困難。因此，必須設計一種能夠容易地在橫向和縱向兩個方向上調節輻射光的新結構。
電氣工程學院的Hyo-Hoon Park教授和他的團隊通過集成可調輻射器而不是傳統OPA中的可調激光器，開發了一種超小型，低功耗的OPA芯片，該芯片可實現寬廣的2D光束轉向單色光源。
這種OPA結構可將像蜻蜓一樣小的3-D圖像傳感器最小化。
根據該團隊的說法，OPA既可以用作3-D圖像傳感器，也可以用作將圖像數據發送到所需方向的無線發送器，從而可以在電子設備之間自由傳遞高質量的圖像數據。
金說：“在以前的作品的OPA結構中集成可調光源并不是一件容易的事。我們希望我們提出的可調輻射器的研究朝著將OPA商業化邁出一大步�！�
尤博士補充說：“我們將能夠支持3D圖像傳感器的應用研究，特別是通過智能手機和增強現實服務進行面部識別。我們將嘗試在NNFC中準備一個處理平臺，以提供3D核心技術。 D圖像傳感器制造�！�
