- 羅姆與神戶大學研究生院開發出38μA體征傳感器
- 來源：賽斯維傳感器網 發表于 2014/12/15
羅姆與神戶大學研究生院的研發小組共同開發出了除心率外還可測量并記錄多種活動量，而且消耗電流平均僅38μA的“穿戴式體征傳感器”（圖1）注1、 注2）。該傳感器與智能手機連接使用，利用10mAh的紐扣電池可工作一周以上。
注1）神戶大學研究生院教授吉本雅彥和該研究生院助教和泉慎太郎等人參與了開發。
注2）此次的成果是通過新能源產業技術綜合開發機構（NEDO）“常閉計算基礎技術開發”項目實現的。
為削減消耗電流，主要通過三個部分實現了省電化。其中，心率測量部分的消耗電流大幅削減了6μA。
測量心跳間隔和心率時，先利用放大器放大心臟附近體表粘貼的兩個電極的電位差（心電波形），用A-D轉換器轉換成數字信號后，再用DSP進行信號處理來獲得相應數據。利用DSP的運算處理應用了自主開發的算法，提高了噪聲耐性，即使是增益較小的放大器，也能檢測到心臟收縮時產生的“R波”。降低放大器的增益削減了消耗電流。另外，為削減消耗電流，檢測不到R波時，會切斷A-D轉換器和DSP的供電。此外，存儲器和邏輯電路寄存器通過采用基于強介電體元件的非易失性存儲器，降低了消耗電流。

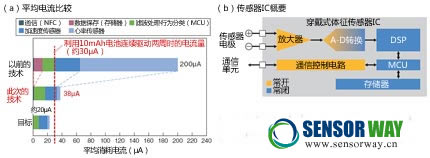

圖1：消耗電流平均僅38μA的穿戴式體征傳感器IC
羅姆與神戶大學研究生院的研發小組開發出了消耗電流平均僅38μA、與智能手機連接使用的穿戴式體征傳感器IC（a）。該IC由心率測量部（由放大器、A-D轉換器和DSP構成）、MCU等邏輯電路部以及存儲器三部分構成。（圖由《日經電子》根據羅姆的資料制作）
心率測量部、存儲器和邏輯電路部實現了單芯片化。安裝有該芯片（IC）、加速度傳感器和NFC通信IC等的模塊以及面向智能手機的簡易APP也已經完成了試制。
今后，為了能利用10mAh的紐扣電池連續驅動兩周，計劃將消耗電流降至30μA以下。
