- 配備超高質量鉆石懸臂的MEMS傳感器芯片的開發
- 來源：賽斯維傳感器網 發表于 2020/12/16

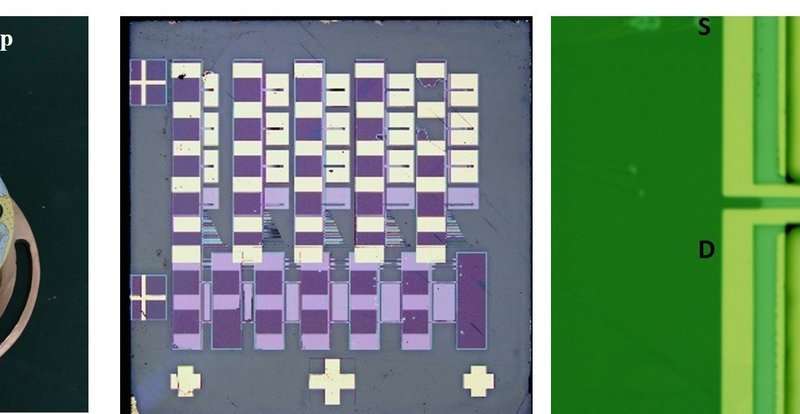

通過這項研究開發的金剛石MEMS芯片的顯微照片以及集成到芯片中的金剛石懸臂之一
由NIMS領導的研究小組成功開發了高質量的鉆石懸臂，該懸臂在室溫下達到了最高的質量（Q）值。該小組在開發單晶金剛石微機電系統（MEMS）傳感器芯片方面也取得了世界上的首次成功，該傳感器芯片可以通過電信號來驅動和感測。這些成就可能以比現有的硅MEMS更高的靈敏度和更高的可靠性普及金剛石MEMS的研究。
在MEMS傳感器中，微觀懸臂（僅固定在一端的投射光束）和電子電路集成在單個基板上。它們已用于氣體傳感器，質量分析儀和掃描顯微鏡探頭。為了在包括災難預防和醫學在內的更廣泛的領域中的實際應用，它們需要更高的靈敏度和可靠性。
金剛石的彈性常數和機械常數是所有材料中最高的，因此有望用于開發高度可靠和靈敏的MEMS傳感器。但是，由于金剛石的機械硬度，很難對其進行三維顯微加工。該研究小組開發了一種“智能切割”制造方法，該方法可以使用離子束對金剛石進行微處理，并于2010年成功制造了單晶金剛石懸臂梁。但是，由于以下原因，金剛石懸臂梁的質量因數與現有硅懸臂梁的質量因數相似：表面缺陷的存在。
該研究小組隨后開發了一種新技術，可以對鉆石表面進行原子級蝕刻。這種蝕刻技術使該團隊可以消除使用智能切割方法制造的單晶金剛石懸臂梁底表面的缺陷。所得懸臂的Q因子值（用于測量懸臂靈敏度的參數）大于一百萬。躋身世界最高之列。然后，該小組提出了一種新穎的MEMS器件概念：懸臂，振動懸臂的電子電路和感測懸臂振動的電子電路的同時集成。最后，該小組開發了可通過電信號驅動的單晶金剛石MEMS芯片并首次成功演示了其操作。該芯片表現出非常高的性能和靈敏度，可以在低壓和高達600°C的溫度下工作。
這些結果可能會加速對金剛石MEMS芯片的實際應用至關重要的基礎技術的研究，并能開發出能夠區分質量差（如單個分子）的極其靈敏，高速，緊湊且可靠的傳感器。
